一、为什么直流电机会产生EMI？

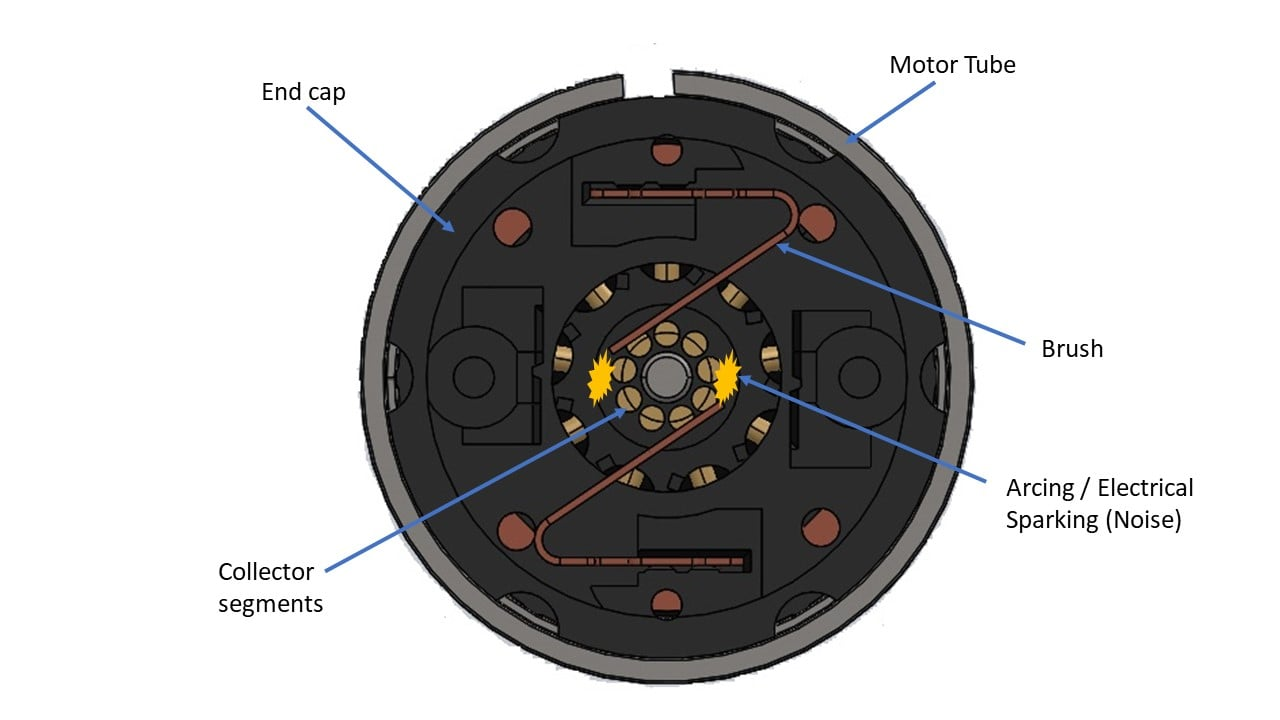

在智能家电、汽车电子、医疗设备等产品中，直流电机几乎无处不在。但很多工程师在设计过程中都会遇到一个问题：电机EMI噪声非常严重。尤其是有刷直流电机，在运行时电刷与换向器接触会产生电火花，这种电弧会释放大量高频能量，从而形成电磁干扰。
这些干扰主要表现为：
· 电源线上出现传导干扰
· 控制板出现异常复位
· 通讯信号不稳定
· EMC测试无法通过
因此，电机EMI抑制成为很多电子工程师必须解决的问题。

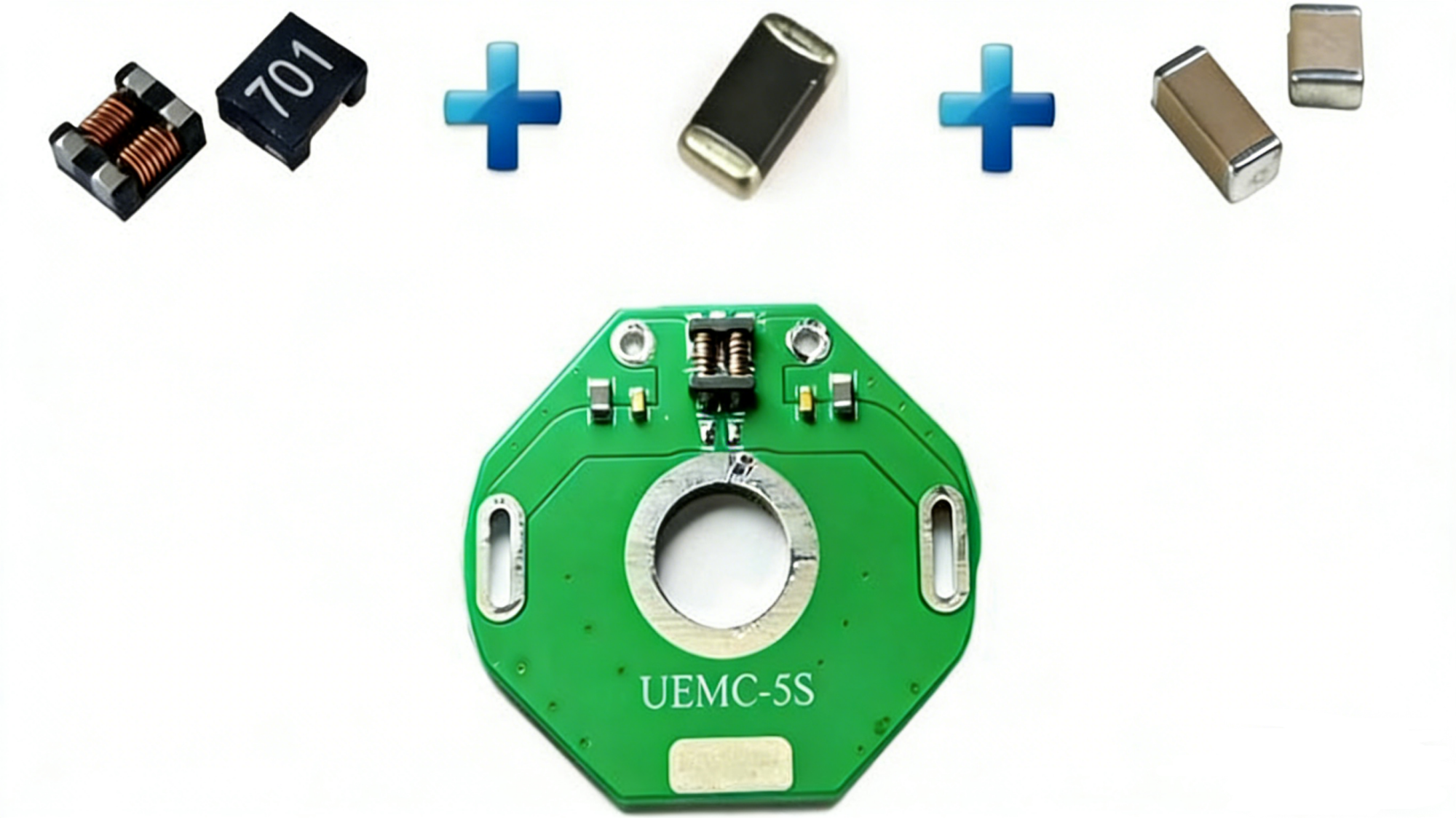

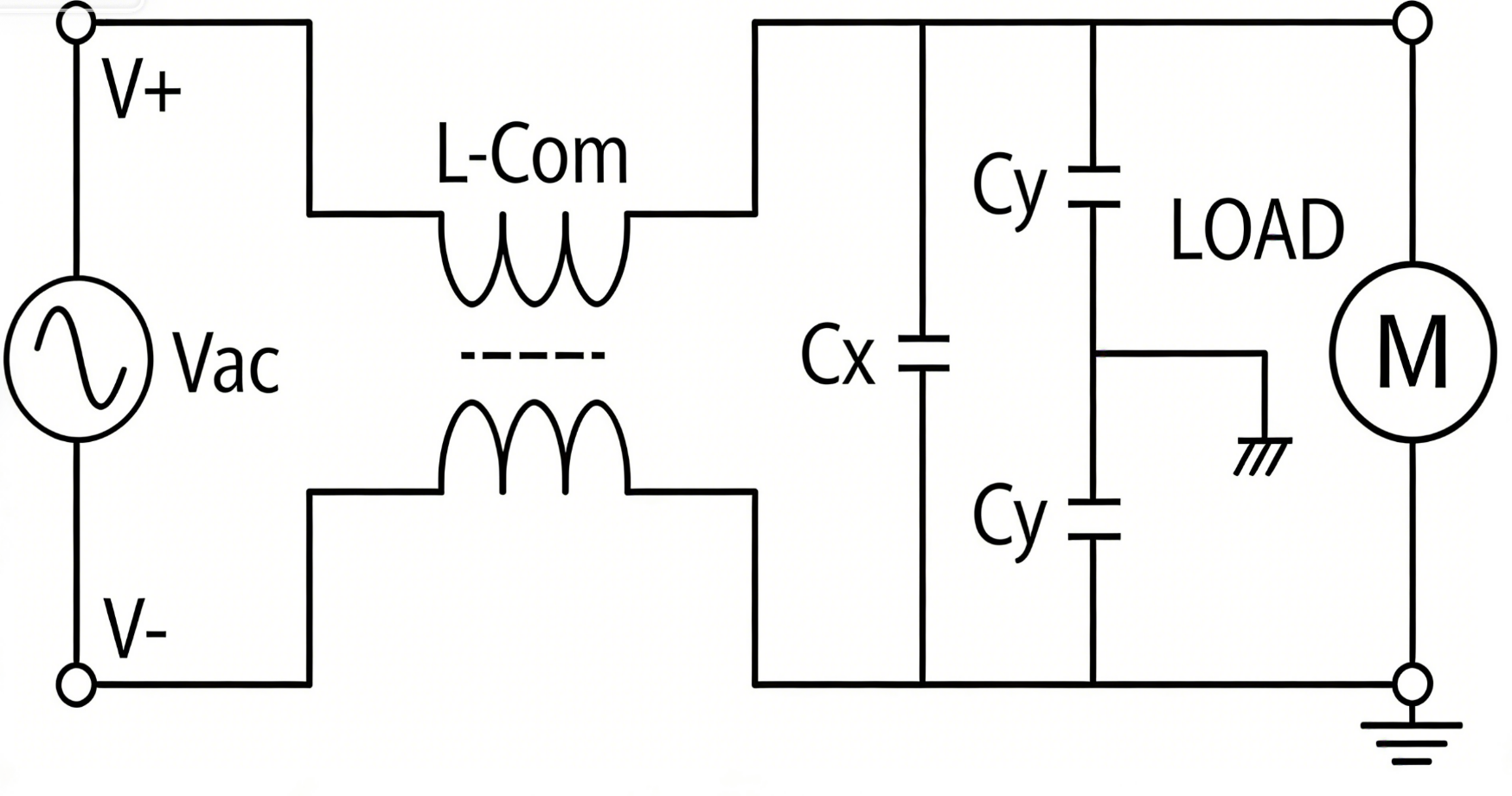

二、传统电机EMI抑制方案
传统电机EMI抑制方案
传统电机EMI设计通常采用以下方式：
1.电机端加电容：在电机端子之间或端子与外壳之间增加电容。
2.PCB增加LC滤波：在电源端增加LC滤波网络。
3.使用磁珠或共模电感：用于吸收高频噪声。
虽然这些方法可以一定程度上降低噪声，但在实际工程中往往存在一些问题：调试周期长、参数需要反复调整、PCB空间占用大、EMI改善效果有限……
于是，越来越多工程师开始寻找更简单、更稳定的电机EMC方案。
三、CF电机滤波器：专为电机EMI设计
在这种背景下，我司推出了 CF电机滤波器。这是一种专门针对直流电机EMI问题开发的滤波器件。其核心原理是通过磁性结构和滤波网络组合，对电机产生的高频噪声进行抑制。

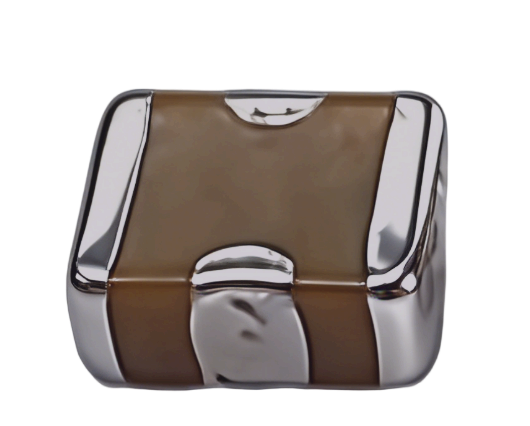

CF电机滤波器
四、CF电机滤波器的优势
1.一体集成EMI滤波器
CF电机滤波器采用差共模一体抑制结构，对电机噪声吸收能力强，可高效抑制电机运行过程中产生的电磁噪声。
2.针对电机噪声优化
与普通电源共模电感不同，CF电机滤波器针对以下噪声进行了优化：换向火花噪声、电机电刷噪声和电源线传导噪声......因此对电机EMI具有更好的抑制效果。
3.使用简单
CF电机滤波器只需要并联在电机供电线与电极之间即可实现EMI改善，无需复杂的PCB修改。
4.提升EMC通过率
在很多应用中，通过增加CF电机滤波器，可以明显降低传导干扰和辐射干扰，帮助产品更容易通过EMC测试。

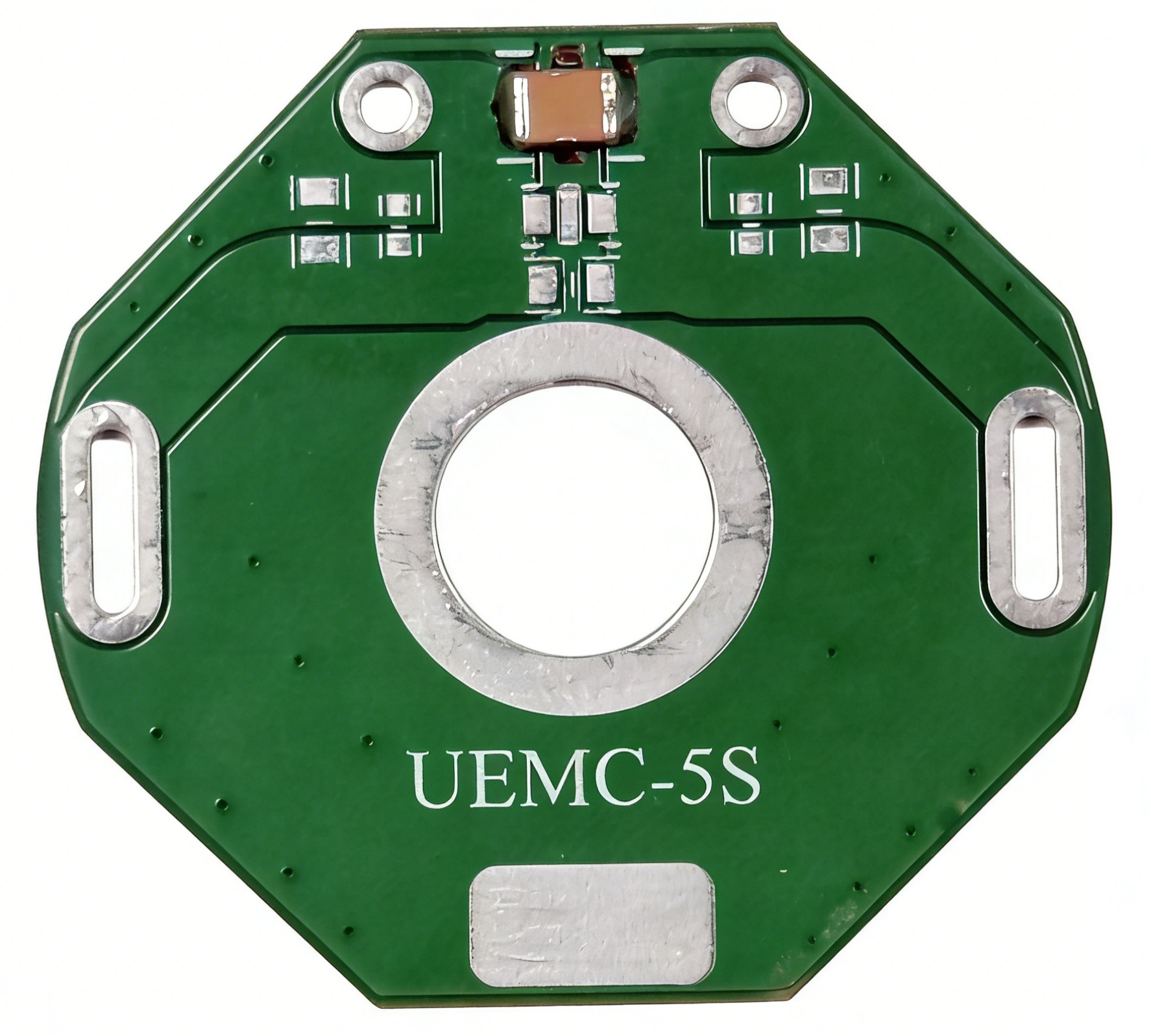

带有CF电机滤波器的PCB小板

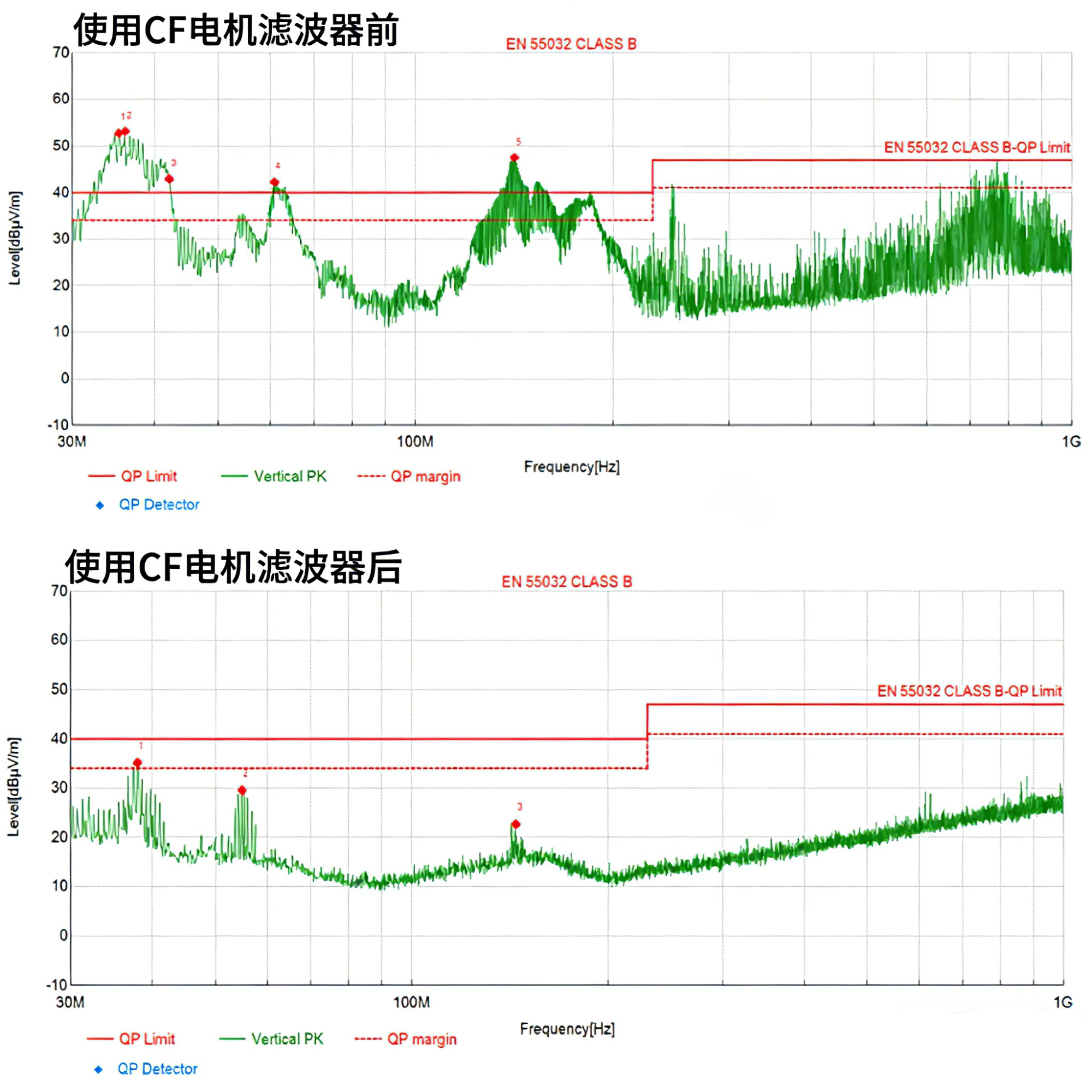

前后数据对比图
